I. ความสำคัญของแหล่งความร้อน
การเคลือบด้วยการระเหยเป็นหนึ่งในเทคนิคสำคัญในการสะสมไอทางกายภาพ (PVD) หลักการสำคัญของมันคือการให้ความร้อนแก่วัสดุเคลือบเพื่อระเหยเป็นอะตอมหรือโมเลกุลของก๊าซ จากนั้นจึงสะสมบนพื้นผิวของสารเคลือบเพื่อสร้างฟิล์มบางๆ แหล่งความร้อนซึ่งเป็นองค์ประกอบสำคัญในการให้พลังงาน ส่งผลโดยตรงต่ออัตราการระเหย คุณภาพของฟิล์ม (เช่น ความสม่ำเสมอ ความหนาแน่น และความบริสุทธิ์) และความเสถียรของกระบวนการ
ครั้งที่สอง ประเภทแหล่งความร้อนทั่วไปและลักษณะการทำงาน
ปัจจุบัน แหล่งความร้อนที่ใช้ในการเคลือบแบบระเหยส่วนใหญ่แบ่งออกเป็น 4 ประเภท ได้แก่ การทำความร้อนด้วยความต้านทาน การทำความร้อนด้วยลำอิเล็กตรอน การทำความร้อนด้วยเลเซอร์ และการทำความร้อนแบบเหนี่ยวนำ เนื่องจากวิธีการทำความร้อนที่แตกต่างกัน แหล่งความร้อนเหล่านี้จึงแสดงความแตกต่างอย่างมีนัยสำคัญในด้านความหนาแน่นของพลังงาน ความแม่นยำในการควบคุมอุณหภูมิ และวัสดุที่เกี่ยวข้อง
1. แหล่งความร้อนต้านทาน
การให้ความร้อนแบบต้านทานใช้การให้ความร้อนแบบจูลที่เกิดจากกระแสที่ไหลผ่านองค์ประกอบความร้อน (เช่น ลวดทังสเตน เรือโมลิบดีนัม แผ่นแทนทาลัม ฯลฯ) เพื่อให้ความร้อนกับวัสดุเคลือบโดยอ้อม มีโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และใช้งานง่าย ทำให้เหมาะสำหรับโลหะที่มีจุดหลอมเหลว--ต่ำ (เช่น อลูมิเนียม ทองแดง และเงิน) และวัสดุผสมบางชนิด อย่างไรก็ตาม ความหนาแน่นของพลังงานต่ำ ทำให้ยากต่อการระเหยวัสดุที่มี-จุดหลอมเหลว-สูง และองค์ประกอบความร้อนอาจทำปฏิกิริยาทางเคมีกับวัสดุระเหย ทำให้เกิดการปนเปื้อนของฟิล์ม
2. แหล่งกำเนิดความร้อนด้วยลำแสงอิเล็กตรอน
การทำความร้อนด้วยลำแสงอิเล็กตรอนใช้-อิเล็กตรอนความเร็วสูงเพื่อโจมตีพื้นผิวของวัสดุเคลือบ โดยแปลงพลังงานจลน์เป็นพลังงานความร้อนเพื่อให้เกิดการระเหย มีความหนาแน่นของพลังงานที่สูงมาก (สูงถึง 10⁴-10⁶ W/cm²) ทำให้สามารถระเหยของโลหะที่มีจุดหลอมเหลวสูง- (เช่น ทังสเตน โมลิบดีนัม และไทเทเนียม) เซรามิก และสารประกอบทนไฟ เนื่องจากวัสดุถูกยิงด้วยลำแสงอิเล็กตรอนโดยตรง จึงหลีกเลี่ยงการปนเปื้อนจากองค์ประกอบความร้อน ส่งผลให้ฟิล์มมีความบริสุทธิ์สูง อย่างไรก็ตาม โครงสร้างอุปกรณ์มีความซับซ้อน ต้นทุนสูง และจำเป็นต้องมีสภาวะสุญญากาศที่เข้มงวด
3. แหล่งความร้อนด้วยเลเซอร์
การทำความร้อนด้วยเลเซอร์จะเน้นลำแสงเลเซอร์กำลังสูง-ไปบนพื้นผิวของวัสดุเคลือบ โดยใช้การดูดซับแสงเพื่อให้เกิดความร้อนและการระเหยเฉพาะจุดอย่างรวดเร็ว มีความหนาแน่นของพลังงานสูง พื้นที่ให้ความร้อนที่แม่นยำและควบคุมได้ และมีโซนรับความร้อน-เล็กน้อย ทำให้เหมาะสำหรับการเตรียมฟิล์มบางระดับนาโนและการเคลือบพื้นผิวที่ไวต่อความร้อน- นอกจากนี้ การให้ความร้อนด้วยเลเซอร์ไม่-สัมผัสและไม่-ก่อให้เกิดมลภาวะ และสามารถระเหยวัสดุต่างๆ ได้ (รวมถึงวัสดุคอมโพสิตและวัสดุไล่ระดับสี) อย่างไรก็ตาม ระบบเลเซอร์มีราคาแพง มีประสิทธิภาพการแปลงพลังงานต่ำ และขึ้นอยู่กับคุณลักษณะการดูดกลืนแสงของวัสดุ
4. แหล่งความร้อนเหนี่ยวนำ
การทำความร้อนแบบเหนี่ยวนำจะขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า ซึ่งสร้างกระแสไหลวนภายในวัสดุเคลือบที่เป็นสื่อกระแสไฟฟ้าเพื่อทำให้เกิดความร้อนและการระเหย หรือการให้ความร้อนทางอ้อมกับวัสดุที่ไม่เป็นสื่อ-ผ่านถ้วยใส่ตัวอย่างที่ให้ความร้อน มีความสม่ำเสมอในการทำความร้อนที่ดีและมีความแม่นยำในการควบคุมอุณหภูมิสูง ทำให้เหมาะสำหรับกระบวนการเคลือบอย่างต่อเนื่องในการผลิตจำนวนมาก การทำความร้อนแบบเหนี่ยวนำไม่มีการปนเปื้อนของอิเล็กโทรดและบำรุงรักษาง่าย แต่ความหนาแน่นของพลังงานค่อนข้างต่ำ โดยหลักแล้วใช้สำหรับการระเหยของวัสดุที่มีจุดหลอมเหลวปานกลาง-ถึง-

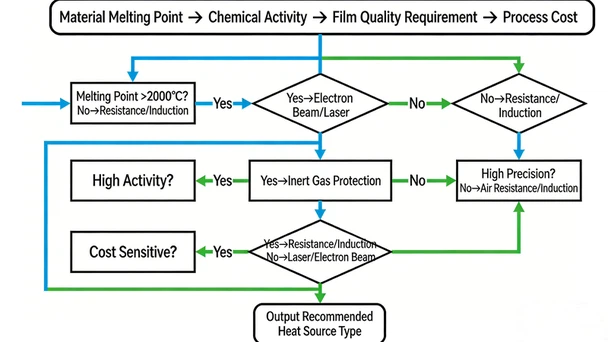

ที่สาม ข้อควรพิจารณาที่สำคัญสำหรับการเลือกแหล่งความร้อน
1. ลักษณะของวัสดุเคลือบ
- จุดหลอมเหลว: สำหรับวัสดุที่มีจุดหลอมเหลวต่ำ (<1500℃), resistance heating is preferred; for high melting point materials (>2000 องศา) ต้องใช้ลำแสงอิเล็กตรอนหรือเลเซอร์ทำความร้อน
- ปฏิกิริยาเคมี: วัสดุที่มีปฏิกิริยาสูง (เช่น โลหะอัลคาไลและธาตุหายาก) ควรหลีกเลี่ยงการสัมผัสโดยตรงกับองค์ประกอบความร้อนที่มีความต้านทาน แนะนำให้ใช้การให้ความร้อนด้วยลำแสงอิเล็กตรอนหรือเลเซอร์ (แบบไม่-สัมผัส)
- ข้อกำหนดด้านความบริสุทธิ์: ต้องใช้ฟิล์มที่มีความบริสุทธิ์สูง-สำหรับฟิล์มกรองแสงและฟิล์มเซมิคอนดักเตอร์ที่มีความแม่นยำสูง แนะนำให้ใช้การให้ความร้อนด้วยลำแสงอิเล็กตรอนหรือเลเซอร์เพื่อลดการปนเปื้อนจากองค์ประกอบความร้อน
2. ข้อกำหนดด้านคุณภาพภาพยนตร์
- ความสม่ำเสมอ: สำหรับการเคลือบพื้นผิว-ในพื้นที่ขนาดใหญ่ ความสม่ำเสมอของแหล่งความร้อนเป็นสิ่งสำคัญ การทำความร้อนแบบเหนี่ยวนำและการทำความร้อนด้วยลำแสงอิเล็กตรอนแบบสแกนมีข้อดีในเรื่องนี้
- ความหนาแน่นและการยึดเกาะ: แหล่งความร้อนที่มีความหนาแน่นสูง-พลังงาน- (ลำแสงอิเล็กตรอน เลเซอร์) ส่งผลให้พลังงานจลน์ของอนุภาคระเหยสูงขึ้น ส่งผลให้ฟิล์มมีความหนาแน่นและการยึดเกาะสูงขึ้นในระหว่างการสะสม
- Deposition Rate: Resistance heating offers a lower deposition rate (suitable for thin layers or slow deposition), while electron beams and lasers can achieve high-speed evaporation (>100 นาโนเมตร/วินาที)
3. เศรษฐศาสตร์กระบวนการ
- ต้นทุนอุปกรณ์: อุปกรณ์ทำความร้อนด้วยความต้านทานมีราคาถูกที่สุด ในขณะที่อุปกรณ์ลำแสงเลเซอร์และอิเล็กตรอนมีราคาแพงกว่า ทางเลือกควรขึ้นอยู่กับขนาดการผลิตและงบประมาณ
- การใช้พลังงานและประสิทธิภาพ: การทำความร้อนแบบเหนี่ยวนำและการทำความร้อนแบบต้านทานมีประสิทธิภาพการแปลงพลังงานสูงกว่า (50%-70%) ในขณะที่การทำความร้อนด้วยเลเซอร์มีประสิทธิภาพต่ำกว่า (ปกติ <30%)
- ค่าบำรุงรักษา: องค์ประกอบความร้อนที่มีความต้านทานมีแนวโน้มที่จะสึกหรอและจำเป็นต้องเปลี่ยนบ่อยครั้ง ปืนลำแสงอิเล็กตรอนและหัวเลเซอร์มีค่าบำรุงรักษาสูงกว่าแต่มีอายุการใช้งานยาวนานกว่า
บทสรุป
โครงสร้างทั่วไปสำหรับแหล่งระเหย ได้แก่ คอยล์เกลียว (เหมาะสำหรับวัสดุที่เป็นเส้นใย), ถาดทรงเรือ- (เหมาะสำหรับวัสดุที่เป็นผงหรือเป็นก้อน) และถ้วยใส่ตัวอย่างทรงกรวย (เหมาะสำหรับวัสดุอินทรีย์หรือมีฤทธิ์กัดกร่อน) ในจำนวนนี้เรือทังสเตนและเรือโมลิบดีนัมถูกใช้บ่อยที่สุด ในฐานะซัพพลายเออร์ที่เชี่ยวชาญด้าน-ผลิตภัณฑ์โลหะที่ไม่ใช่เหล็ก FANMETAL ไม่เพียงแต่จัดหาส่วนประกอบแหล่งกำเนิดการระเหยที่ปรับแต่งเองเหล่านี้เท่านั้น แต่ยังมีความเชี่ยวชาญมากกว่าสองทศวรรษในการผลิตและส่งออกผลิตภัณฑ์โลหะมีค่า (เช่น ลวดแพลทินัม-อิริเดียม อิริเดียม หรือวัสดุเป้าหมาย) หากคุณมีคำถามใดๆ เกี่ยวกับรายละเอียดของผลิตภัณฑ์นี้หรือสอบถามราคา โปรดอย่าลังเลที่จะติดต่อเราที่ admin@fanmetalloy.com เราหวังว่าจะได้รับข้อความของคุณ
